BSFL 型截面均布式一、二次风量测量装置

一、概述

      目前国内火力发电厂所使用的风量测量装置有很多种，但都存在以下方面的问题：
       堵塞严重，影响到装置正常使用；
       安装管道需要足够长的直管段；
       装置调节线性差；
       测量精度低，测量出来的数据不能用于投自动和保护；
       大风道内风场紊流严重，取压点的代表性不强，不能反映真实的流量；
       磨损严重。

      基于上述问题，我公司开发的BSFL型锅炉一二次风 量在线测量装置成功地解决了堵管和测量精度两大技术难题。

二、 测量原理



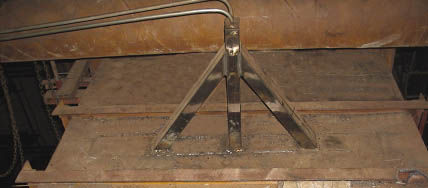

     BSFL型多点截面均布式风量测量装置是基于差压测量原理。装置安装在管道上，其探头插入管道内，当管道内有气流流动时，迎风面受气流冲击，在此处气流的动能转换成压力，导致迎风面管内压力较高，其压力称为“全压”，背风侧由于不受气流冲压，其管内的压力为风道内的静压力，其压力称为“静压”，全压和静压之差称为差压，其大小与管道内风量有关，风量越大，差压越大；风量小，差压也小，因此，只要准确测量出差压的大小，再找出差压与风量的对应关系，就能正确地测出管内风量。

      由于一次风、二次风及制粉通风的风道截面比较大，直管道较短，为了能够准确地测量风量，采用的办法是在大风道截面上严格采用等截面多点布置的测量原理：根据各测量风管道截面的大小、形状、风道走向、直管段长短等因素来确定风量测量装置测点数，并将多个测点有机地组装在一起，正压侧与正压侧相连，负压侧与负压侧相连，正、负压侧各引出一根总的引压管，分别与差压变送器的正、负端相连，测得截面的平均速度，然后计算出风量。

三、系统特点

• 采用独特的防堵设计，无须外加气源吹扫就能保证长期使用不堵塞，免维护。其原理是：每个测点都装有自振动清灰装置，在使用过程中，由于风道风场流动和清灰装置的重力的双重作用下，清灰装置能作不规则振动，保证装置长期使用过程中取压管路和引压管路不会有积灰现象发生；

• 截面多点均布式取压，代表性好，能反映风道内流量真实情况，测量数据更真实更准确；

• 无需较长的直管段。采用多点布置方式，仅需有一倍当量直径风道直管段就能满足安装要求；

• 装置测量精度高。多点布置能效解决因为风道紊流造成的测量不精确问题，测量精度高，从目前所使用的风量测量装置来看，电厂使用后都能投入自动和保护；

• 适应性强。装置适应于火电厂各种现场安装环境。

• 装置性能稳定，调节线性好。

• 节能效果明显。装置风阻系数小,有效降低送引风机功耗, 降低厂用电。

四、设备主要技术指标：

• 测量介质：空气、含粉尘气体

• 测量精度：1.5%

• 工作温度范围：-60℃～470℃

• 最大工作压力：400KPa

• 测量风道最小直管段：0.5D

• 设备材质：不锈钢
